蒸汽接头：安全可靠的连接神器

蒸汽，一股神秘而强大的力量，它既是工业革命的催化剂，也是现代生活中不可或缺的能源。蒸汽在石油、天然气、纸张、食品、饮料和纺织品等各行各业的生产过程中扮演着重要角色。今天的推文，缔小编将带大家了解蒸汽的历史，同时介绍Dixon针对蒸汽安全传输设计的专属接头产品~

历史

一切追溯到十八世纪，1712年，托马斯-纽科曼（Thomas Newcomen）在英国发明了第一台蒸汽机。经过十八年的发展，到1730年，蒸汽机在西欧已经广泛应用，主要用于矿井抽水。

1769年，大名鼎鼎的苏格兰工程师詹姆斯-瓦特（James Watt）对蒸汽机进行了重大改进，使其在动力和燃料消耗方面比早期型号更加高效。随着1802年第一台机车蒸汽机的发明，蒸汽机的发展继续向前推进。

 毫不夸张地说，蒸汽机引发了工业革命。半自动化工厂开始出现，铁路和轮船上使用的燃煤蒸汽机扩大了国际贸易。

蒸汽传输相关产品推荐

尽管蒸汽技术的历史可追溯到几百年前，但如今仍被广泛应用。在各种场景下，阀门、接头和其他流体输送与控制产品都非常实用，但需注意，并非所有产品都适用于蒸汽场景。Dixon提供多种产品，包括专为确保蒸汽安全而设计的产品。

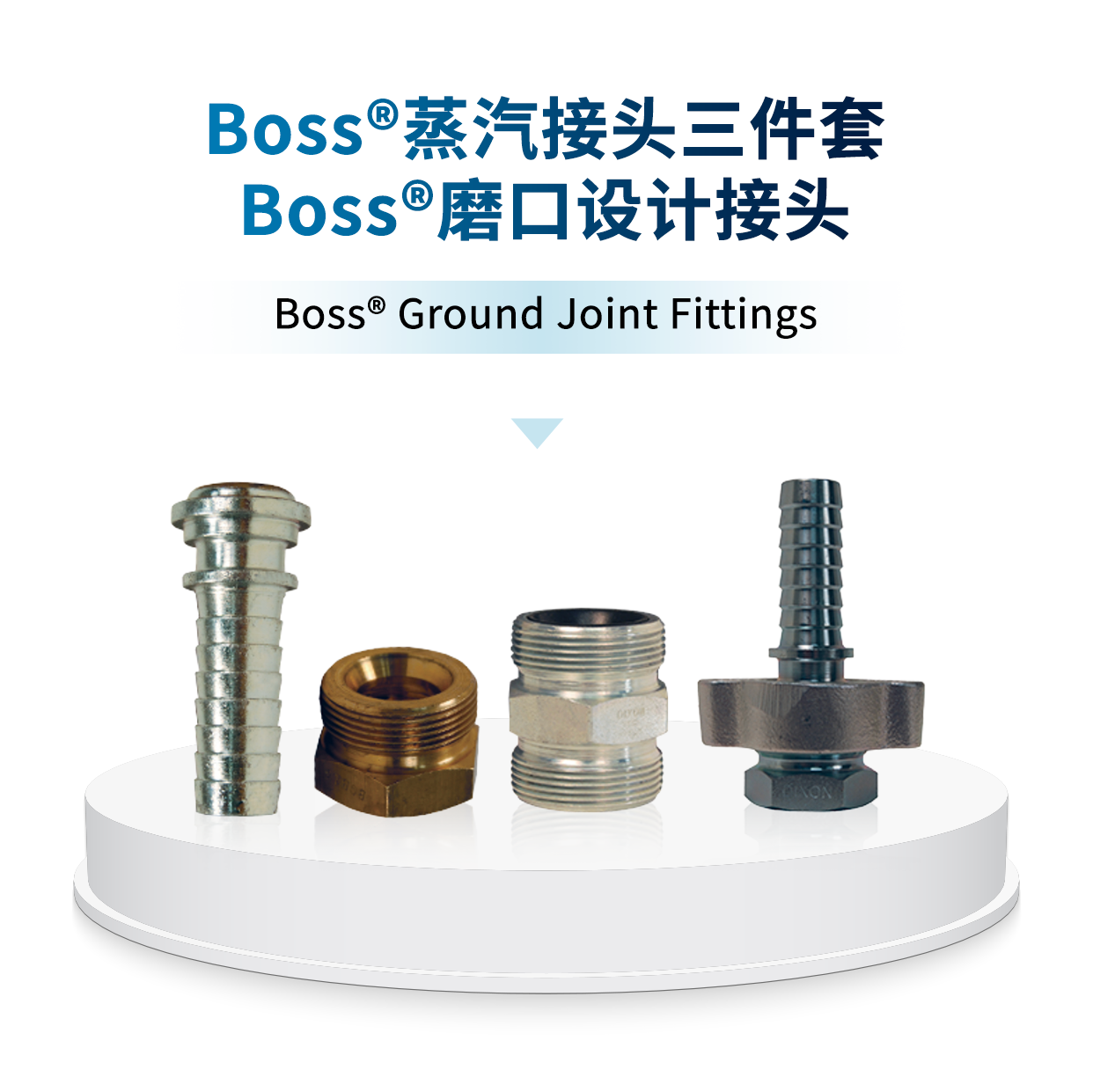

Boss®蒸汽接头三件套- Boss® 磨口设计接头

Boss® Ground Joint Fittings

应用

·  Boss^®蒸汽接头三件套-磨口设计接头提供一套方便的螺纹接头，可将两段软管或一段软管连接至内螺纹或外螺纹出口

·  与 Boss^®卡箍配合使用

特点

·  夹紧在软管里面的管插是Boss^®磨口设计接头连接的一半

·  Boss^®磨口设计接头中的Spud组件作为另一半，通常固定连接在设备上或装置上面。两半部分通过旋转Spud组件上面的翼形螺母进行连接或断开。连接时，它们可实现机械密封和压力密封

·  当管插接头的金属密封端面与Boss^®磨口接头组件Spud中具有专利聚合物的密封面接触时，就会形成防漏密封

·  独特的密封设计形式，易于密封

技术规格

·  建议用于高温232°C的蒸汽服务；多种材质，规格可选

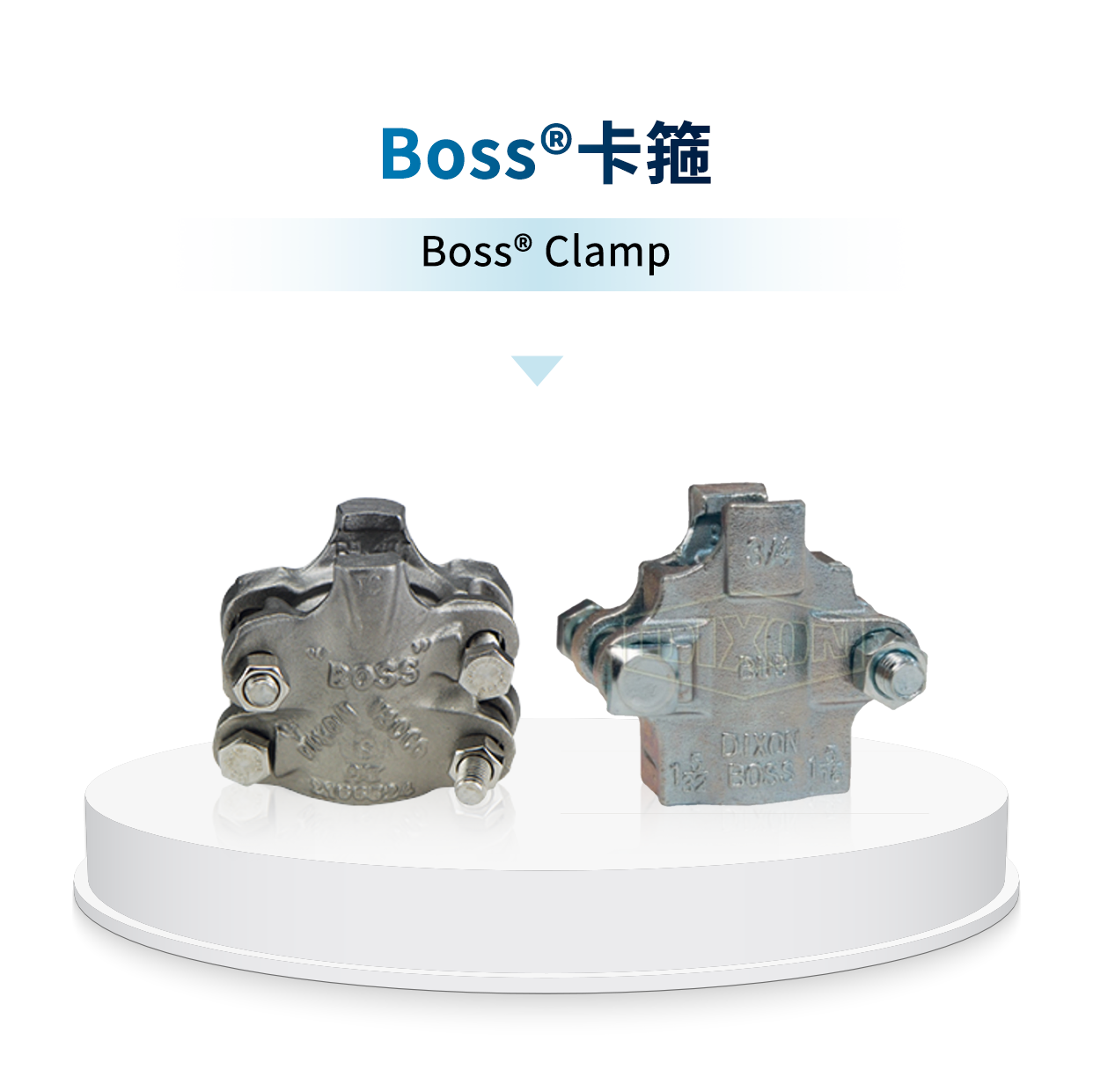

Boss®卡箍

Boss^® Clamps

应用

·  Boss^®卡箍的螺栓设计拧紧时会弯曲。以使卡箍与软管的外径 (O.D.) 相适应

·  按照规定的扭矩值拧紧螺栓

·  由于所有橡胶管都存在 "冷流 "现象，因此需要定期重新拧紧螺栓

·  该设计仅供一次性使用，拆下后应丢弃

特点

·  2片螺栓式和4片螺栓式

技术规格

·  建议用于高温232°C的蒸汽应用工况

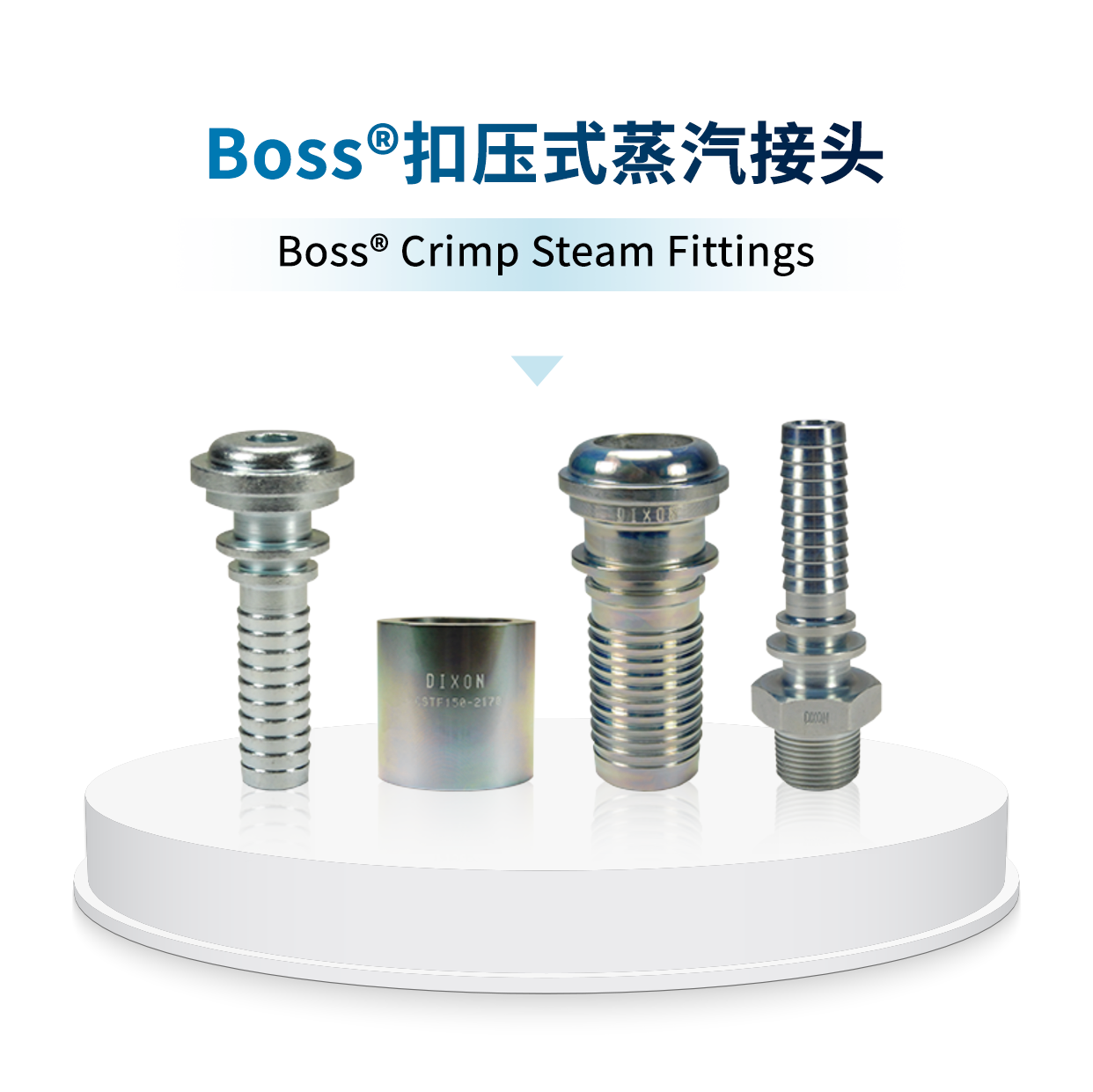

Boss®扣压式蒸汽接头

Boss® Crimp Steam Fittings

应用

·  经Dixon设计、测试和认证的安全可靠的蒸汽接头可与以下品牌蒸汽软管配合使用： Continental Flexsteel^® 250、Gates Plant Master^® Steam 和 Texcel^® Tex-Steam

特点

·  非剥胶管件系统，便于扣押软管总成

·  咬合式扣压套筒，可持久的固定接头

·  磨口接头设计的金属-聚合物式直接正向优秀密封性

·  非金属聚合物密封件可与生产设施中的大多数化学品兼容

·  当管插接头的金属密封端面与磨口接头组件Spud中具有专利聚合物的密封面接触时，就会形成防漏密封

技术规格

·  温度范围：零下40°C至零上 232°C

·  符合ISO 4023/6135 标准

·  测试方法模拟工业操作中定义的输送应用

·  可根据要求提供Dixon蒸汽测试方法和参数

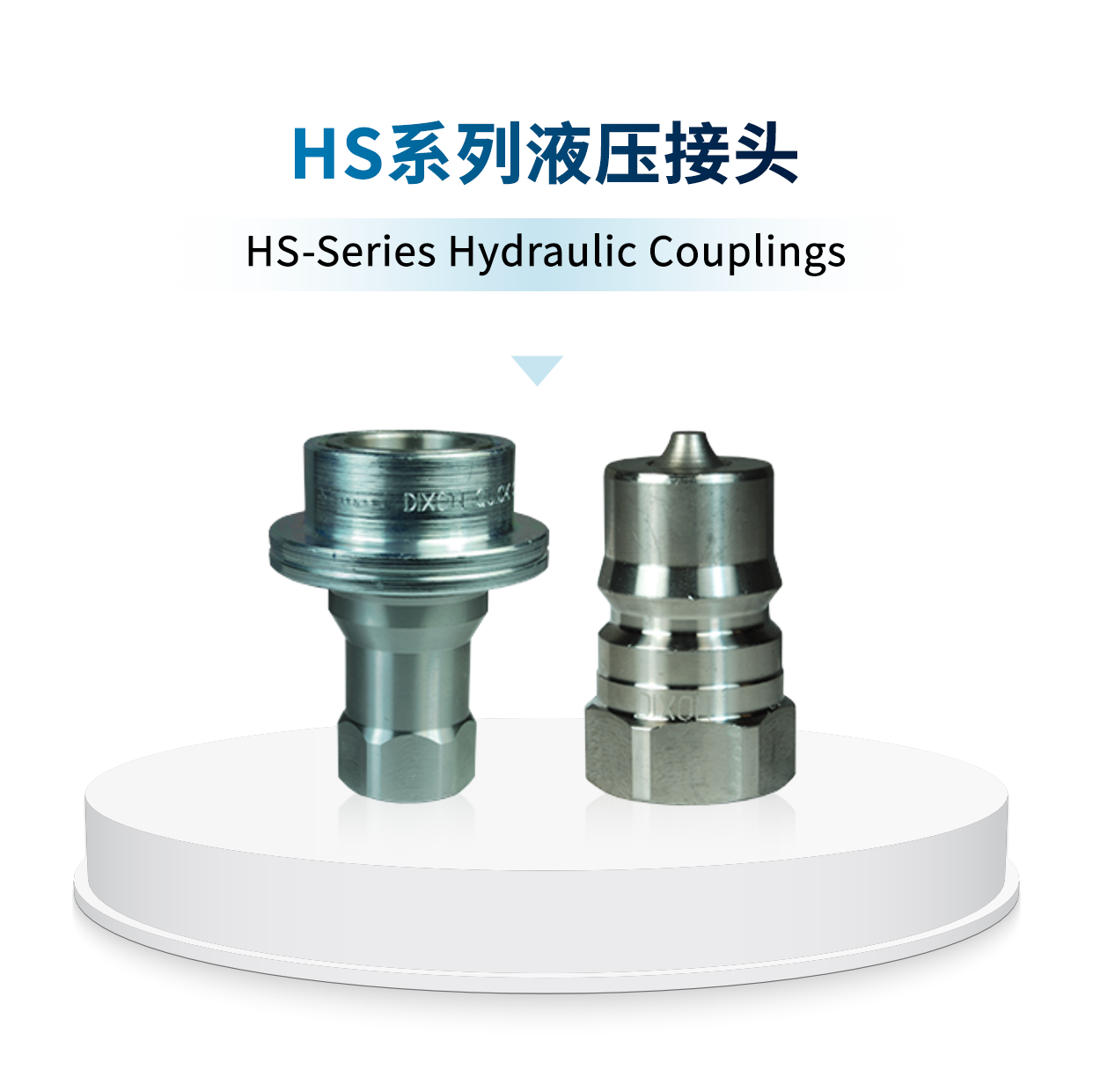

HS系列液压接头

HS-Series Hydraulic Couplings

应用

专为蒸汽应用而设计

特点

该接头有一个大的电镀钢套，便于戴手套抓握操作

技术规格

·  专为蒸汽应用设计的特殊高温EPDM O形圈，温度范围为零下57°C 至零上204°C

·  额定压力为200 PSI，零上194°C

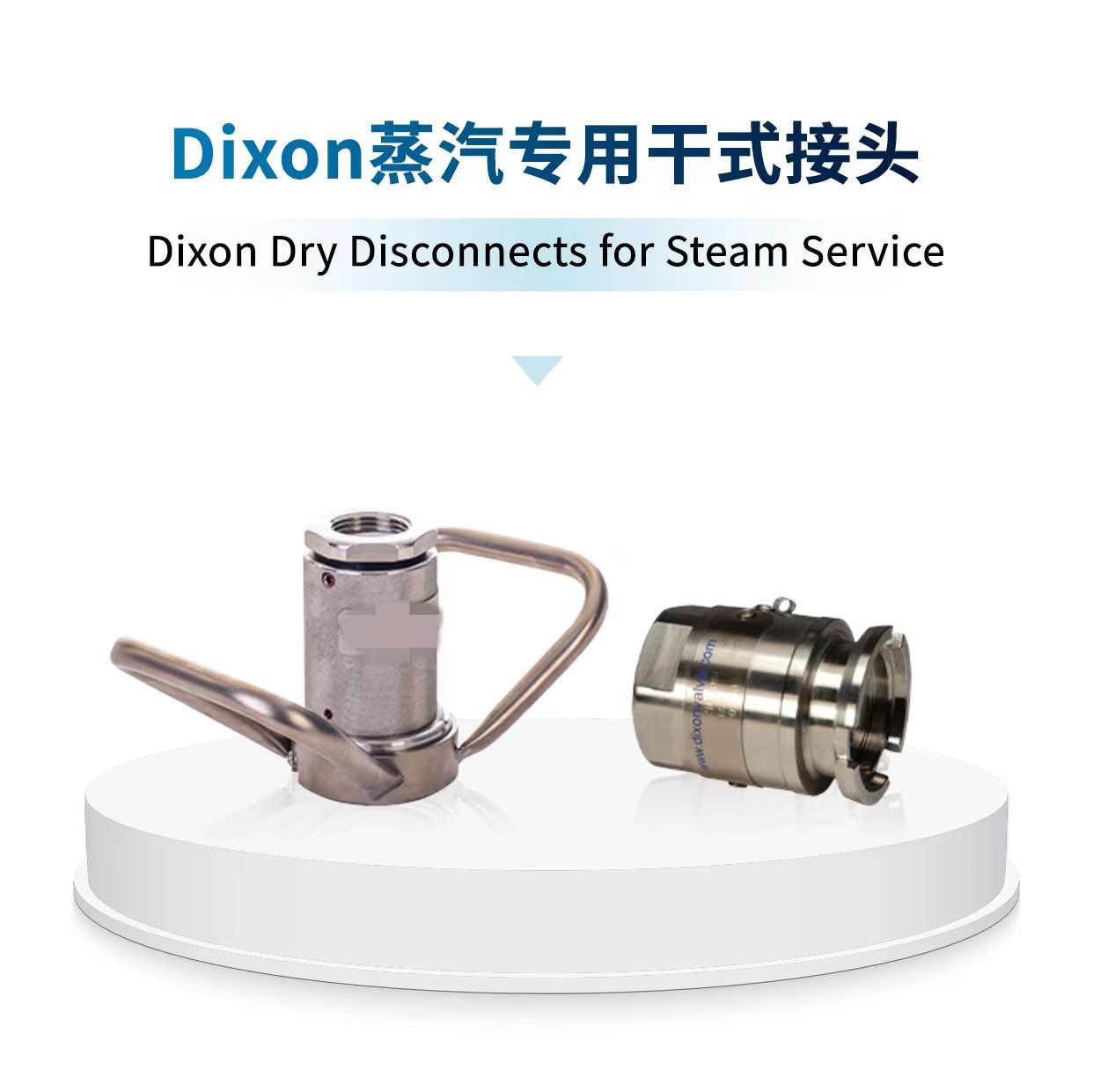

Dixon蒸汽专用干式接头

Dixon Dry Disconnects for Steam Service

应用

·  专为化学加热、制药消毒和灭菌以及装卸区输送蒸汽的软管而设计

特点

·  可提供1-1/2"和2"带锁型号，具体请联系Dixon（文末有联系方式）

·  接头配有双把手

·  性能不受表面锈蚀的影响

技术规格

·  额定工作压力为 150PSI (177 °C)

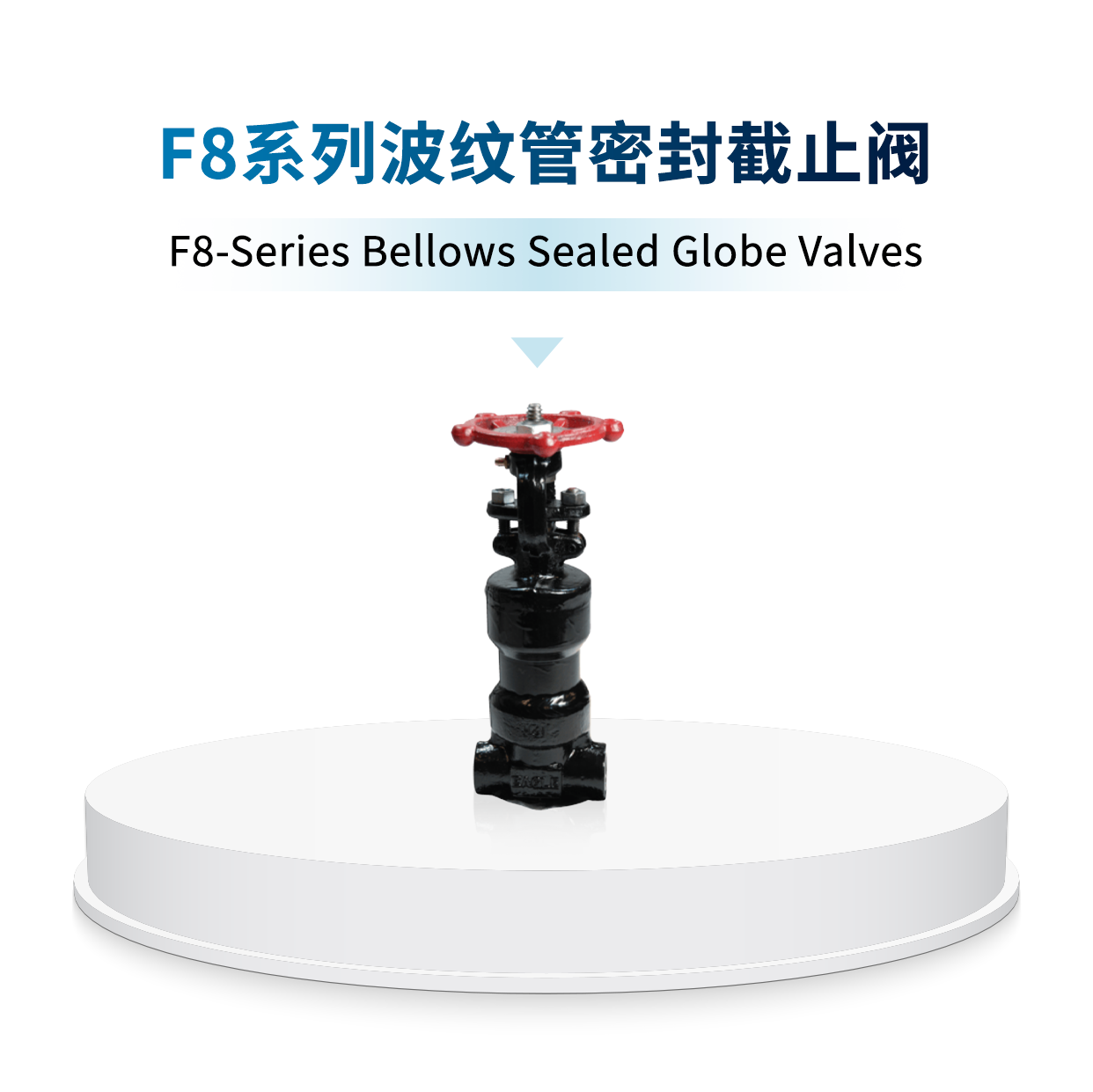

F8系列波纹管密封截止阀

F8-Series Bellows Sealed Globe Valves

应用

·  用于不能接受阀门内外泄漏的场景下，如导热油、有毒流体、蒸汽和受控介质

特点

·  焊接阀帽

·  压力等级 150LB、300LB、600LB 和 800LB

技术规格

·  端部结构：承插焊、螺纹或法兰

·  设计标准: API 602

·  端部法兰标准：ASME B16.5

·   螺纹标准：ASME B1.20.1

·  面对面尺寸标准： ASME B16.10

·  波纹管密封件标准：MSS SP-117

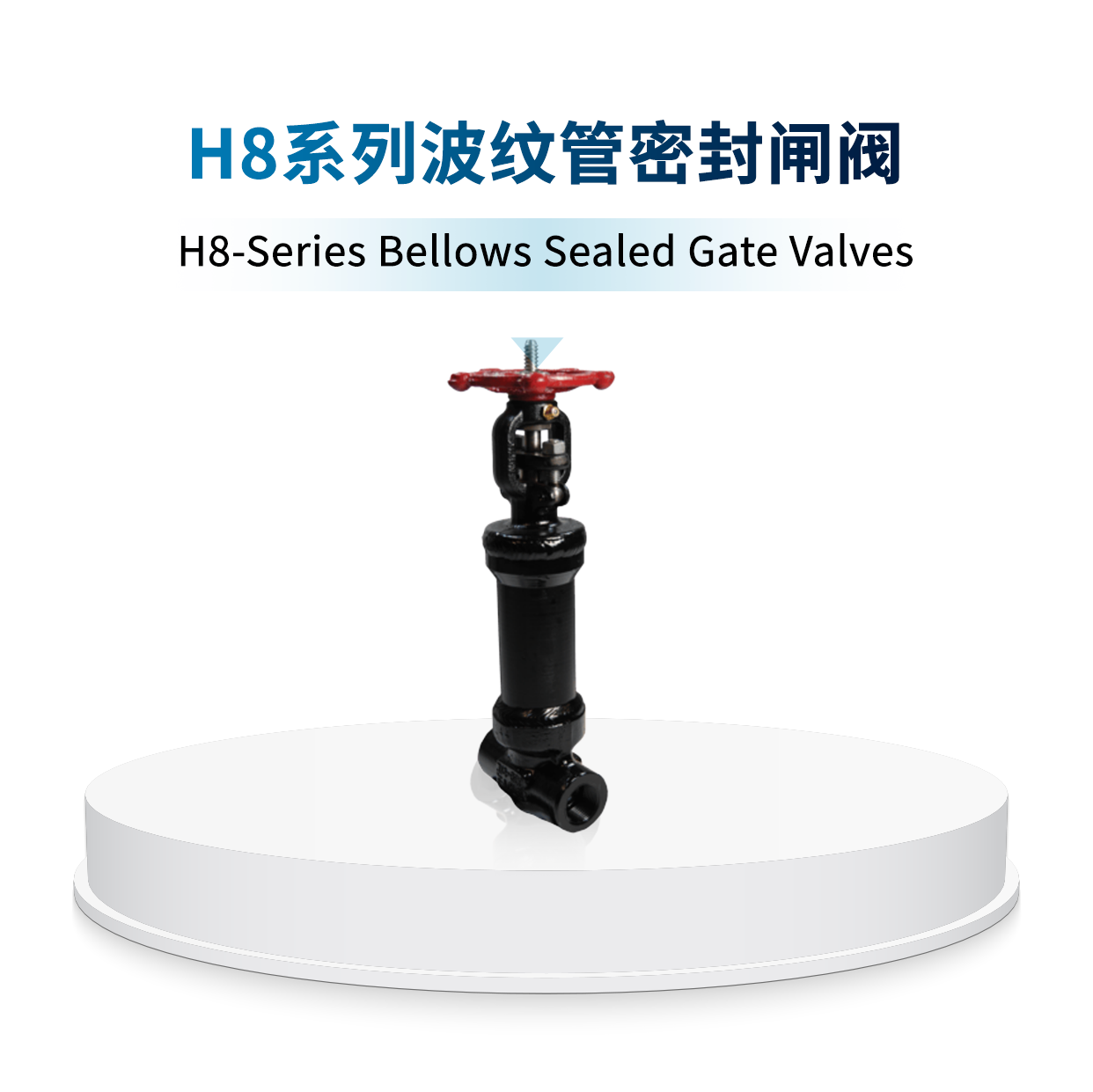

H8系列波纹管密封闸阀

H8-Series Bellows Sealed Gate Valves

应用

·  用于不能接受阀门内外泄漏的场景下，如导热油、有毒流体、蒸汽和受控介质

特点

·  焊接阀帽

·  压力等级 150LB、300LB、600LB 和 800LB

规格

·  端部配置：承插焊、螺纹或法兰

·  设计标准 API 602

·  端部法兰标准 ASME B16.5

·  螺纹标准 ASME B16.10

·  面对面尺寸标准 ASME B16.10

·  波纹管密封件标准 MSS SP-117

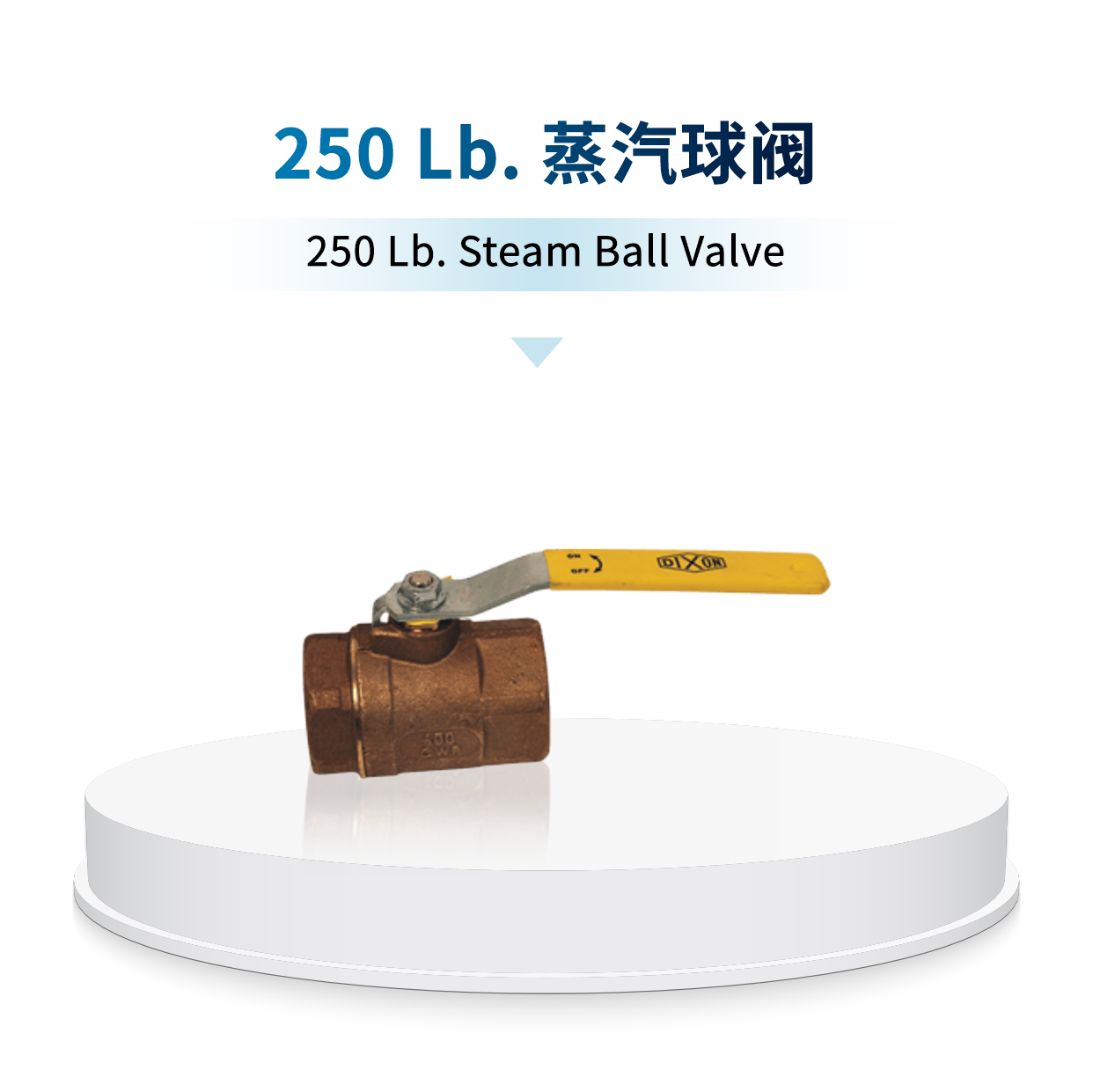

250 Lb. 蒸汽球阀

250 Lb. Steam Ball Valve

应用

·  建议用于温度和/或热膨胀率变化较大的流体

特点

·  可用于29 英寸汞柱真空应用场景

·  防爆阀杆设计

·  可调节密封压盖

结构

·  青铜阀体

·  316 不锈钢球和阀杆

·  复合材料RPTFE 阀座

·  复合材料填料密封圈

·  高温 MPTFE 阀杆填料

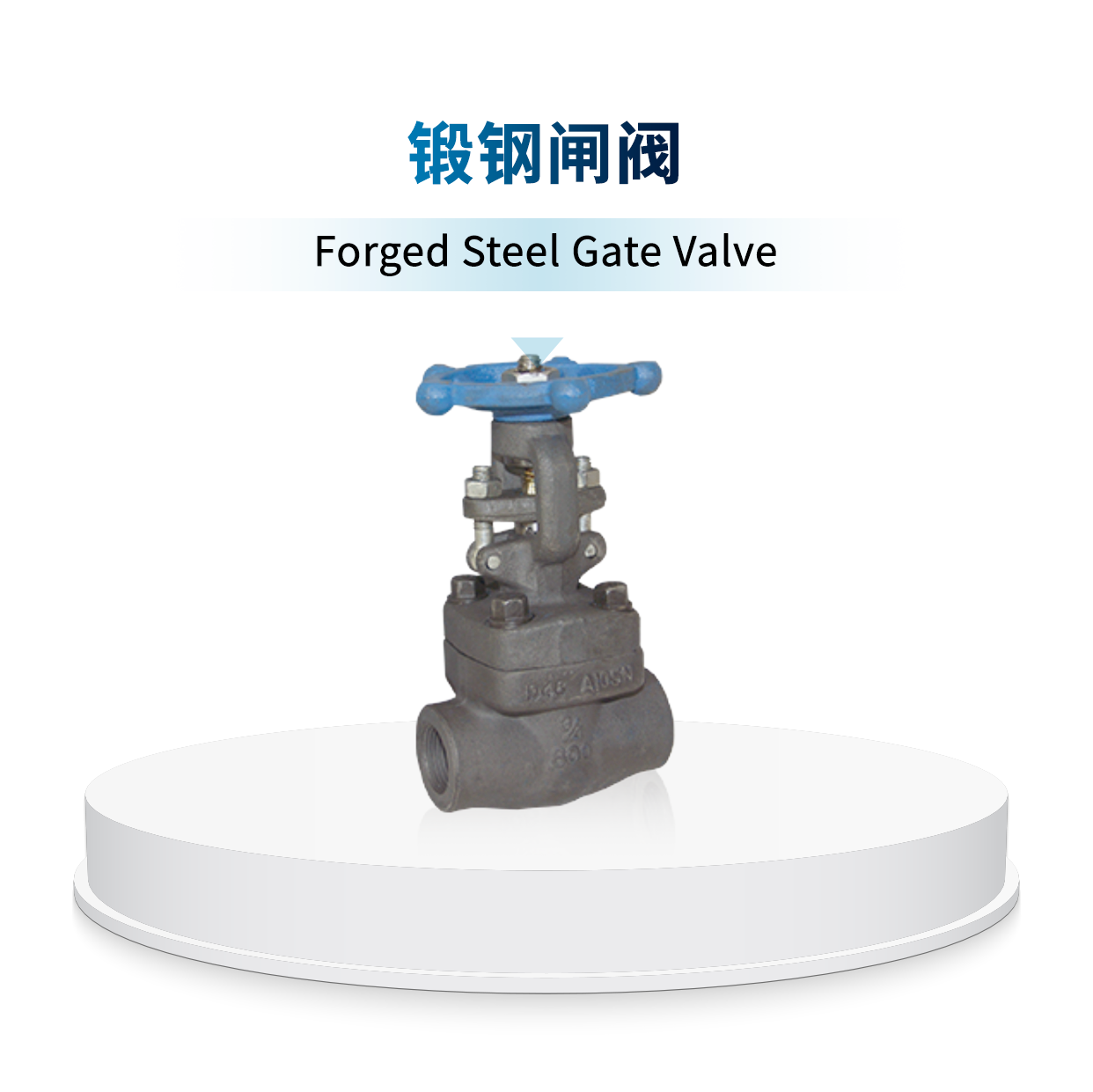

锻钢闸阀

Forged Steel Gate Valve

应用

·  可用于蒸汽服务

技术规格

·  800 LB 级

·   符合ASTM A105、ANSI B120.1 标准

·  压力额定值： 1975 PSI

·  最高温度：427°C

·  阀帽螺栓连接式

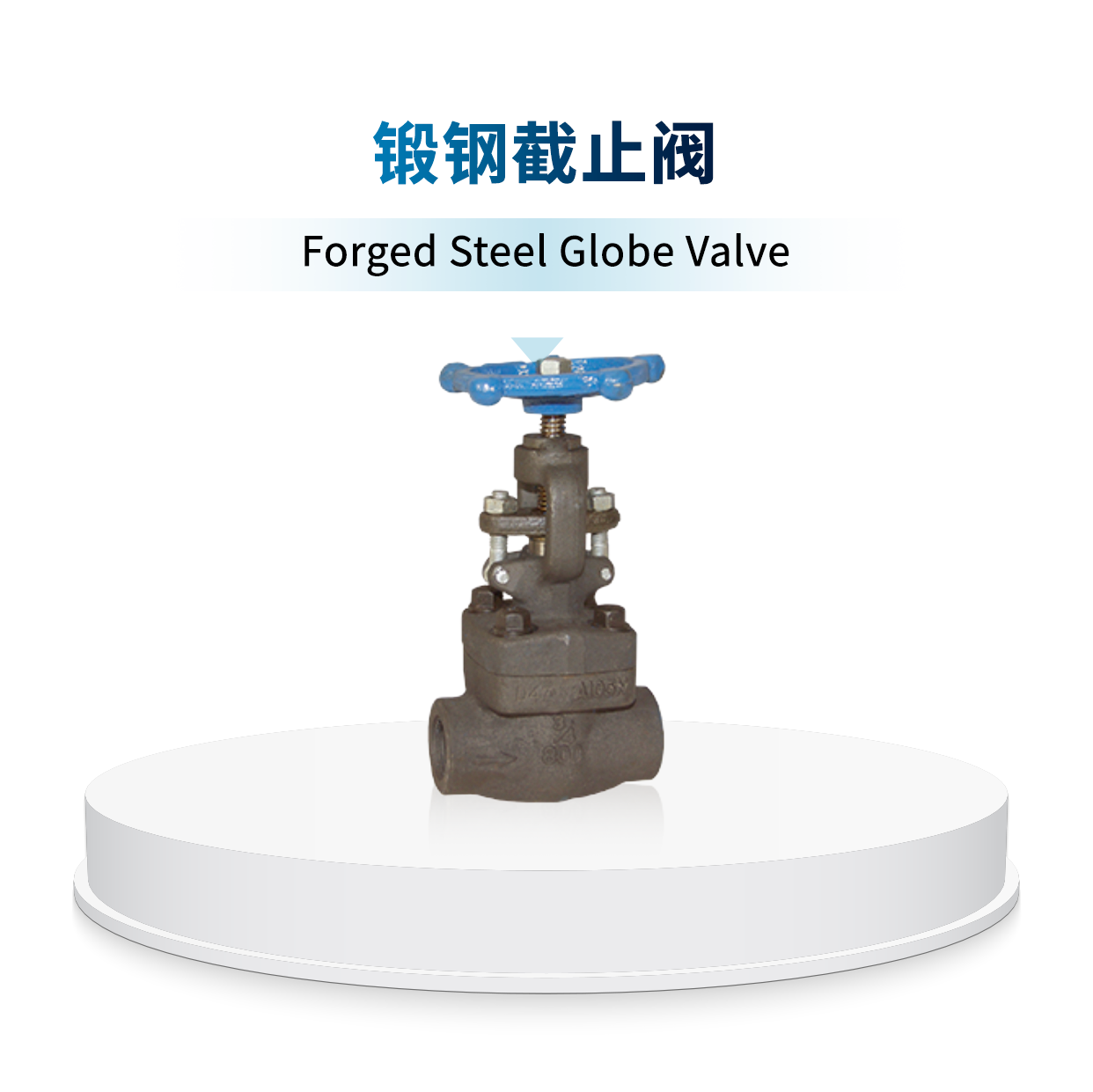

锻钢截止阀

Forged Steel Globe Valve

应用

·  可用于蒸汽服务

技术规格

·  符合 ASTM A105、ANSI B120.1 标准

·  阀帽螺栓连接式

·  800 级

·  额定压力 1975 PSI

·  最高温度：427°C

180°蒸汽表虹吸管

180° Steam Gauge Siphon

应用

用于保护温度传感器或其他敏感检测设备免受蒸汽等高温介质的影响

·  建议用于超过 37°C 的温度场景

技术规格

·  符合 ASTM B-43 标准

总结

无论是在炼油厂的公用设施站还是其他领域中，安全使用蒸汽并减少泄漏对于操作应用成功至关重要。Dixon荣誉出品各种与蒸汽服务相匹配的接头配件产品。在服务、安全可靠性和创新方面，Dixon 始终是您的最佳合作伙伴。
