管法兰小课堂开课啦！

了解管法兰，读这一篇就够了

无论是石油和天然气管道、农业灌溉，还是化学加工的管道系统，连接管道在各行各业都很常见。不管传输流体的目的和类型如何，连接都必须牢固，最少泄漏或零泄漏，以确保安全和效率。管法兰在这个过程中起着至关重要的作用。

什么是管法兰

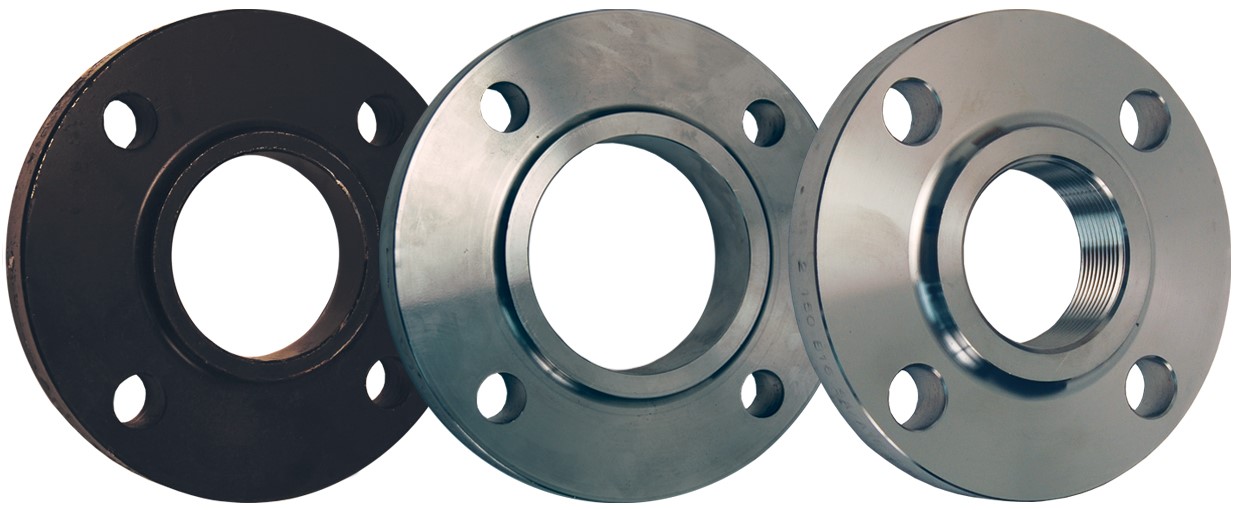

管法兰是与垫圈和螺栓一起用在管道系统中建立连接的组件。法兰有不同的尺寸和材料，例如不锈钢、铸铁、铝、黄铜和青铜。

管法兰是将管道连接在一起的第二种最常见的方法。焊接是最常见的连接方法，但法兰的好处是它们可以很容易地拆开。这为维护、运输和检查提供了灵活性。管法兰也采用适度的扭矩安装，这使得它们更容易安装在扳手可能没有间隙的狭窄空间中。

管法兰如何工作

管道法兰用于连接管道部件，例如管道、管件和接头。法兰中间有一个垫片，用螺栓将管道与其他部件连接起来。管道通过螺纹连接、焊接或突缘短节连接到法兰。

管法兰的常见类型

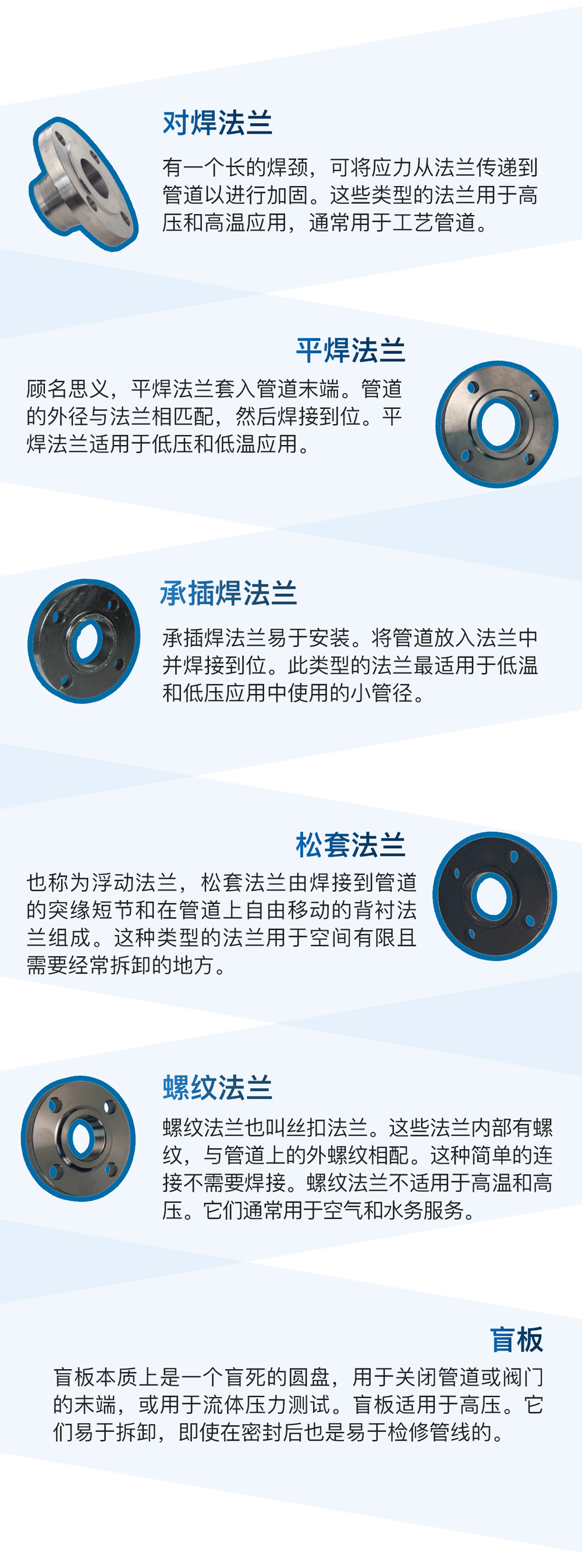

根据应用和法兰接头所需的强度，有不同类型的管法兰。六种最常见的法兰类型是对焊法兰、平焊法兰、承插焊法兰、松套法兰、螺纹法兰和盲板。下面我们来一一认识：

如何挑选合适的法兰

挑选法兰对于获得最佳性能至关重要。法兰必须与管接头正确配合才能有效工作并防泄漏。需要考虑的要素包括：

•外径：法兰面两个相对边缘之间的距离

•公称孔径：法兰内径的尺寸

•螺栓孔中心距：测量螺栓孔中心到中心的相对之间距离

•厚度：用于帮助确定法兰可以承受的压力大小，厚度是指外缘的厚度

•管道尺寸：描述法兰连接的管道尺寸

管法兰分类

不同的分类用于确定法兰承受温度和压力的能力。分类用数字和# 或 lb 指定。最常见的分类是 150#、300#、600#、900#、1500#、2500#。这些法兰的公差因材料、设计、尺寸等而异。但是，有一个一致性是压力额定值随着温度升高而降低。

法兰标记

美国机械工程师协会 (ASME)制定了管法兰的全球标准。这些标准包括法兰侧面的标记，以便于比较和更换。管法兰按以下要求标记：

•制造商标志

•ASTM 材料代码

•材质等级

•物料磅级（压力-温度等级）

•尺寸

•厚度（壁厚）

•热号

•特殊名称（如果有），例如 QT 表示淬火和回火，或 W 表示焊接修复

法兰螺栓孔样式

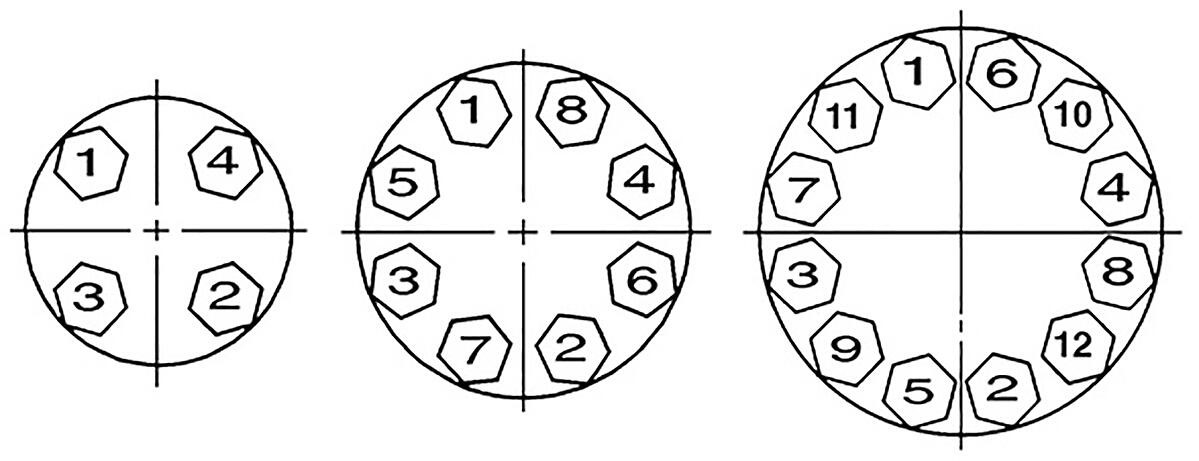

法兰的压力等级将决定管道法兰所需的尺寸、间距和螺栓数量。使用合适的垫圈和螺栓并按照图中所示的正确顺序固定螺栓非常重要。

与 Dixon 接套的兼容性

除了各种管法兰外，Dixon 还提供与松套法兰兼容的 King 转换金属焊接软管接头。

特征：

•MSS 长度

•水纹处理（CS 型），除了 10”和 12” 具有光滑表面（C 型）

实际应用：

在Dixon软管总成上使用法兰连接，为石油石化项目保驾护航。
