Dixon缔柯圣 | 高压球阀选型指南

选高压球阀，很多人第一反应是“压力够就行”。但实际应用中，光看压力远远不够。装上去能用和用得住、不出问题，是两回事。

缔柯圣Dixon整理了选型时需要重点评估的几个维度，帮你少踩坑~

选型六要素

1.        工作压力

先搞清楚系统正常运行时的最大压力。但别只看工作压力。启动、停机、流量突变时产生的压力峰值，往往比稳态压力更具破坏性。阀门的额定压力要覆盖这些工况，否则磨损、泄漏、失效只是时间问题。

2.        输送介质

液压油、水、压缩空气、化学品，每种流体对阀门材料的兼容性要求不同。阀体、阀座、密封件都要和介质匹配。材料不相容的后果是腐蚀、密封劣化、泄露或使用寿命缩短。涉及腐蚀性化学品或特殊介质时，选型前务必确认材料兼容性。

3.        工作温度

工作温度会影响阀体、阀座和密封件的性能，而且温度升高时，阀门的额定压力也可能随之变化。评估时别忘了同时看介质温度和环境温度。

4.        阀体材料

碳钢强度高，适合液压和工业系统中的苛刻工况；不锈钢耐腐蚀，适合冲洗环境、腐蚀性介质或户外安装。阀体材料应结合介质、环境和实际使用条件选择，避免因腐蚀或材料不适配影响阀门寿命。

5.        端部连接

NPT螺纹、承插焊、对焊、SAE、O型圈凸台（ORB）...选哪种取决于系统压力、安装条件、维护需求和现有设备。连接方式匹配，既方便安装，也有助于保证系统密封可靠性。

6.        流量要求

高压球阀可分为全通径和缩径两种类型。全通径球阀开口接近管道内径，压降小、流阻低；缩径球阀开口更小，能够满足关断需求，但压降更大。选哪种，看系统对流量的实际要求。

缔柯圣Dixon球阀

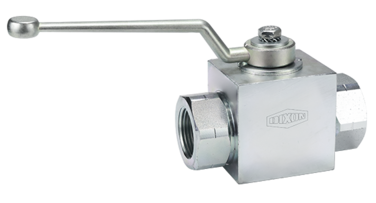

高压全通径球阀

特点

• 防脱出阀杆
• 结构坚固
• 全通径，规格范围为 1/4" 至 1"

技术参数

• 温度范围：-20°F 至      215°F（-29°C 至 101.6°C）
• 1/4" - 1/2" 额定压力：5,880 PSI
• 3/4" - 1" 额定压力：6,000 PSI

材料
316 不锈钢 FKM/FPM 密封件 POM（聚缩醛）球阀座

高压透明镀锌球阀

特点

• 透明镀锌层符合RoHS标准
• 1/4” - 1”为实心阀体和全通径
• 1-1/4” - 2”为锻造阀体和缩径通径
• NPTF或ORB连接

规格

• 温度范围：-20°F 至      215°F（-29°C
• 101.6°C）
• 1/4" - 1/2" 额定压力：7,350 PSI
• 3/4" - 2" 额定压力：6,000 PSI

材料
丁腈橡胶 O 型圈、POM（聚甲醛）球座、镀镍球、碳钢阀体

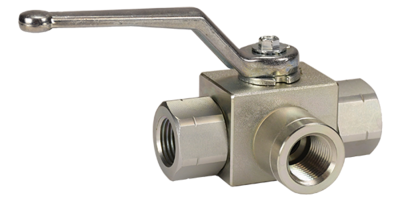

高压全通径三通球阀

特点

• 结构坚固
• L 型流路设计

技术参数

• 温度范围：-20°F 至      215°F（-29°C 至 101.6°C）
• 额定压力：5,145 PSI

材料
镀锌碳钢、丁腈橡胶、O 型圈、镀镍球体

记住STAMPED法则

缔柯圣Dixon推荐使用STAMPED法则做选型核查：Size（尺寸）、Temperature（温度）、Application（应用）、Media（介质）、Pressure（压力）、Ends（端面连接）、Dixon（缔柯圣）。六个维度过一遍，基本不会选错。
